Размер грязевик ТИП 3 исполнение приварное или фланцевое
Размер грязевик ТИП 3 исполнение приварное или фланцевое

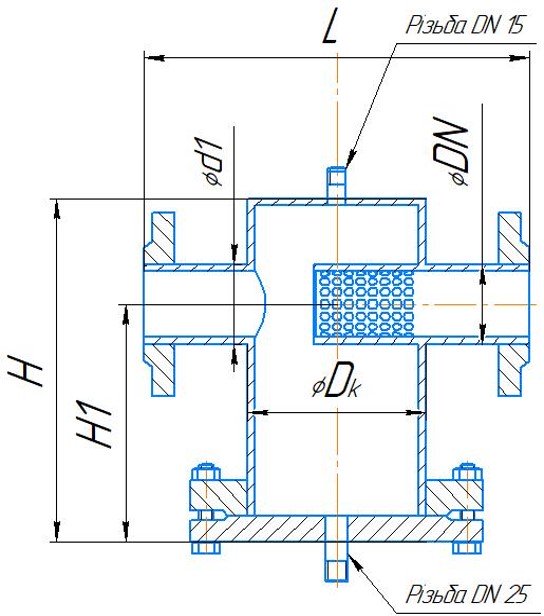

Чертеж грязевика ТИП 3 исполнение приварное или фланцевое
Чертеж с основными присоединительными и габаритными размерами
Техническая характеристика грязевика ТИП 3 исполнение приварное или фланцевое
Рабочие параметры, давление, материалы и условия эксплуатации
Диаметры грязевика ТИП 3 исполнение приварное или фланцевое
Таблица размеров и характеристик для разных DN
| DN | ØDk, мм |
H, мм |
Ød1, мм |
H1, мм |
L, мм |
|---|---|---|---|---|---|
| 40 | 133 | 220 | 45 | 140 | 308 |
| 50 | 159 | 260 | 57 | 160 | 359 |
| 65 | 219 | 370 | 76 | 250 | 419 |
| 80 | 219 | 370 | 89 | 260 | 425 |
| 100 | 276 | 415 | 108 | 290 | 473 |
| 125 | 276 | 445 | 133 | 310 | 473 |
| 150 | 325 | 565 | 159 | 400 | 526 |
| 200 | 426 | 670 | 219 | 500 | 626 |
