Размер фланец под буртовую втулку

Размер фланцев под буртовую втулку

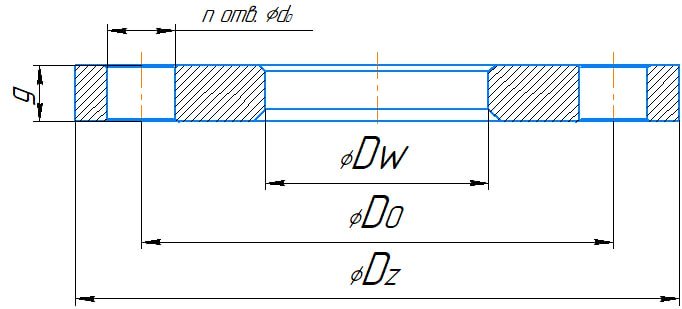

Чертеж с основными присоединительными и габаритными размерами

Рабочие параметры, давление, материалы и условия эксплуатации

Таблица размеров и характеристик для разных DN

Размер **фланец под буртовую втулку**
Наружный Ø ПЭ труб,мм	DN фланца,мм	ØDz, мм	ØDo, мм	ØDw, мм	g, мм	Ødo, мм	n
25	20	105	75	34	12	14	4
32	25	115	85	42	12	14	4
40	32	135	100	51	14	18	4
50	40	145	110	62	15	18	4
63	50	160	125	78	15	18	4
75	65	180	145	92	17	18	4
90	80	195	160	108	17	18	4
110	100	215	180	128	19	18	8
125	100	215	180	135	19	18	8
140	125	245	210	158	21	18	8
160	150	280	240	178	21	22	8
180	150	280	240	188	21	22	8
200	200	335	295	235	21	22	8
225	200	335	295	238	21	22	8
250	250	390	350	288	23	22	12
280	250	390	350	294	23	22	12
315	300	440	400	338	24	22	12
355	350	500	460	376	24	22	16
400	400	565	515	430	26	26	16
500	500	670	620	533	28	26	20
560	600	780	725	618	31	30	20
630	600	780	725	645	31	30	20
720	700	895	840	737	34	30	24
820	800	1010	950	840	37	33	24
920	900	1110	1050	944	40	33	28
1020	1000	1220	1160	1047	43	36	28
1220	1200	1455	1380	1245	51	39	32
1420	1400	1675	1590	1455	60	42	36
